Capsulas GE

Mensaje por javilon64 » 18 Nov 2017, 00:09

Hola, he comprado en un mercadillo unas cápsulas de GE, creo que son RPX y Stereo Classic CL-7.
jota lo puedes confirmar.
Unas fotos
RPX, me da una 392 ohmios y la otra 387 ohmios
Imagen Imagen Imagen
CL-7, me da una 2040, 2040 ohmios y la otra 2020,2060 ohmios
Imagen Imagen Imagen Imagen Imagen


Un saludo y gracias
Última edición por javilon64 el 18 Nov 2017, 00:20, editado 1 vez en total.

Avatar de Usuario
Pillo69
Mensajes: 2495
Registrado: 23 Jul 2015, 02:39

Mensaje por Pillo69 » 18 Nov 2017, 00:15

Pues una de ellas si es la RPX y con agujas actuales y nuevas. La otra no la veo bien.

Vaya suerte tienes con tus compras..........

Avatar de Usuario
javilon64
Mensajes: 272
Registrado: 06 Oct 2015, 22:43
Ubicación: alsureste

Mensaje por javilon64 » 18 Nov 2017, 00:24

Pillo si he tenido suerte 2 rpx y 2 t-bar sueltos y 2 CL-7 si no me equivoco.

Si quieres una de cada solo tienes que decirlo que son baratas. :lol:

Avatar de Usuario
Pillo69
Mensajes: 2495
Registrado: 23 Jul 2015, 02:39

Mensaje por Pillo69 » 18 Nov 2017, 00:49

Jolin....., y los T-Bar con agujas montadas.......

Si dices las has pillado baratas, la CL-7 si me interesaría. Luego me dices el precio.

Avatar de Usuario
jotarama
Moderador
Moderador
Mensajes: 1365
Registrado: 23 Jul 2015, 01:31

Mensaje por jotarama » 18 Nov 2017, 01:08

Confirmo, son las que índicas salvo que los tequilas me hagan ver visiones.

Muy buenas compras. A esa GE estéreo le tenía ganas, aunque no se habla muy bien de ella, pero don Pillo anda delante. Ya habrá oportunidad.

Avatar de Usuario
javilon64
Mensajes: 272
Registrado: 06 Oct 2015, 22:43
Ubicación: alsureste

Mensaje por javilon64 » 18 Nov 2017, 01:24

Hola jota, bien por los tequilas, disfrútalos.
Si tienen fama de problemáticas con el hum, a ver si las pruebo y te comento.

Pillo cuenta con ella.

Avatar de Usuario
AC/DC
Mensajes: 168
Registrado: 23 Jul 2015, 16:53

Mensaje por AC/DC » 18 Nov 2017, 08:57

[img]https://seeklogo.com/images/G/General_E ... go.com.png[/img]
Me encanta el logo este en el lateral de estas cápsulas.

Enhorabuena por la compra.

Avatar de Usuario
javilon64
Mensajes: 272
Registrado: 06 Oct 2015, 22:43
Ubicación: alsureste

Mensaje por javilon64 » 18 Nov 2017, 23:19

Gracias AC/DC, a ver si le saco partido sonoro a la compra.

Un saludo.

Avatar de Usuario
Pillo69
Mensajes: 2495
Registrado: 23 Jul 2015, 02:39

Mensaje por Pillo69 » 19 Nov 2017, 03:23

Imagino vas a conectar la RPX (monofónica) a un equipo estéreo. Como solemos hacer todos.

La resistencia de carga necesaria para esa capsula es de 100k, aunque funciona a 47k. El amplificador (etapa de phono) tiene una resistencia de carga a la entrada de 47k por canal, la señal monofónica de la capsula se divide a la entrada del amplificador por los dos canales por lo que la resistencia de carga real pasa a ser de 23,5k.

Le puedes colocar una resistencia a la salida de la capsula (en el mismo porta) entre los dos terminales de salida (paralelo) de 56k o 68k. A la RPX no se la he colocado pero a la VRII si se lo hice, y a otras capsulas monofónicas también se le ha calculado o carga o bajada de tensión de salida. En éste tema yo coloqué a la VRII una resistencia de 68k, sin embargo Jota a utilizado una de 56k. Te comprimirá menos el margen de frecuencia de la capsula. En cuanto a la potencia de la resistencia, la mas pequeña de tengan de 1/4 de vatio por ejemplo, te será mas fácil de colocar e introducirás menos peso al conjunto del portacapsulas.

La CL-7 indica una resistencia de carga de 100k aunque también indica que funciona con una carga mínima de 47k, puedes probar tal cual y observar la respuesta.

Todo esto parece una tontería, pero se tiene que tener en cuenta que los equipos que se utilizaban en la época de éstas capsulas estaban configurados distintamente a los actuales, incluso algunas marcas sacaban sus propios previos de phono exclusivos para una determinada capsula.

Avatar de Usuario
javilon64
Mensajes: 272
Registrado: 06 Oct 2015, 22:43
Ubicación: alsureste

Mensaje por javilon64 » 19 Nov 2017, 22:53

Gracias pillo, así lo haré, ya te lo había leído e incluso bajé el esquema que pusiste en otro hilo.

PD: Cuenta con la CL7, te la envío mañana o pasado.

Avatar de Usuario
Pillo69
Mensajes: 2495
Registrado: 23 Jul 2015, 02:39

Mensaje por Pillo69 » 05 Dic 2017, 21:55

Javilon he recibido la CL-7, gracias de nuevo.

No me he podido contener y la he montado para probar.
Al principio desilusión, un sonido muy oscuro y distorsionado además de un zumbido de fondo bastante acusado ajustada con una fuerza de ajuste de 4 gr (la recomendación es de 3,5 a 7 gr), he subido a 5 gr y la respuesta no cambiaba. Como había leído en su manual su posible utilización en formato monoaural simplemente he colocado un disco mono y he seleccionado el preamplificador a reproducción monofónica (sin puenteo de capsula ni nada), por lo pronto el zumbido ha desaparecido totalmente y la respuesta de la capsula ha mejorado sustancialmente (la respuesta de frecuencias ha aumentado aunque la distorsión continuaba). El pensamiento era un desgaste de la aguja.
He vuelto a desmontar la capsula, he sacado la aguja limpiando todo, hasta el imán que se ve al retirarla, vamos que la he dejado casi salida de fábrica (capsula y aguja), he vuelto a montar y ajustar. He colocado sobre el disco (sin giro) y he observado la pendiente de la aguja respecto al disco y existía una pequeña inclinación (el brazo estaba casi recto), he ajustado mas el brazo hasta quedar casi en pendiente negativa (vamos yo diría que es negativa) y con ese ajuste la respuesta ha cambiado muy mucho.

En el siguiente vídeo se puede ver la prueba con ajuste estereofónico (el zumbido está presente).



Pensando en el zumbido.........., la salida de la capsula es de 8 mV, pero a 5cm/seg., si la transformamos a cm/sg como son las mediciones de las capsulas actuales son unos 2 mV, por lo que por la salida queda descartado por el momento, sin embargo la recomendación de los 100k de carga y la ausencia de zumbido con una conexión monofónica me hace pensar en intentar subir la carga.

Ahora subo un vídeo grabado con un disco monofónico y vereis la diferencia (respecto a zumbido, el resto queda a vuestra estimación).

Avatar de Usuario
Pillo69
Mensajes: 2495
Registrado: 23 Jul 2015, 02:39

Mensaje por Pillo69 » 05 Dic 2017, 22:11

Y en el siguiente vídeo se puede ver la respuesta de la capsula en sistema monofónico.

Recordar que la aguja es "de época", 0.7mill de zafiro. Quizás se tendría que probar con una de diamante de 0.7mill.


Avatar de Usuario
jotarama
Moderador
Moderador
Mensajes: 1365
Registrado: 23 Jul 2015, 01:31

Mensaje por jotarama » 05 Dic 2017, 22:47

Escuchados ambos vídeos, tu razonamiento me parece acertado, con la carga en mono no solo el sonido sino la dinámica mejoran, el zumbido casi desaparece. Lo de la aguja es otro asunto, que solo resolverás probando una nueva.

La cápsula, por lo demás, es interesante aunque, por lo oído, me resulta algo seca. Habrá que esperar para sacar conclusiones definitivas.

Avatar de Usuario
Pillo69
Mensajes: 2495
Registrado: 23 Jul 2015, 02:39

Mensaje por Pillo69 » 05 Dic 2017, 22:50

jotarama escribió:............aunque, por lo oído, me resulta algo seca.
Tranquilo ya la aderezaremos con aceite y vinagre........ :D :D :D . Pero esto tiene buena pinta y tiene que chutar.

Avatar de Usuario
javilon64
Mensajes: 272
Registrado: 06 Oct 2015, 22:43
Ubicación: alsureste

Mensaje por javilon64 » 05 Dic 2017, 22:52

De nada pillo.

Me imagino que lo has leído en el manual pero con portas de 4 pin se quita el conector que une las 2 masas, ese conector es para los portas de 3 pin.
De todas maneras, por lo leído en foros, esta cápsula daba muchos problemas de hum a los usuarios y parece ser que rápidamente la sustituyeron por la VR1000.

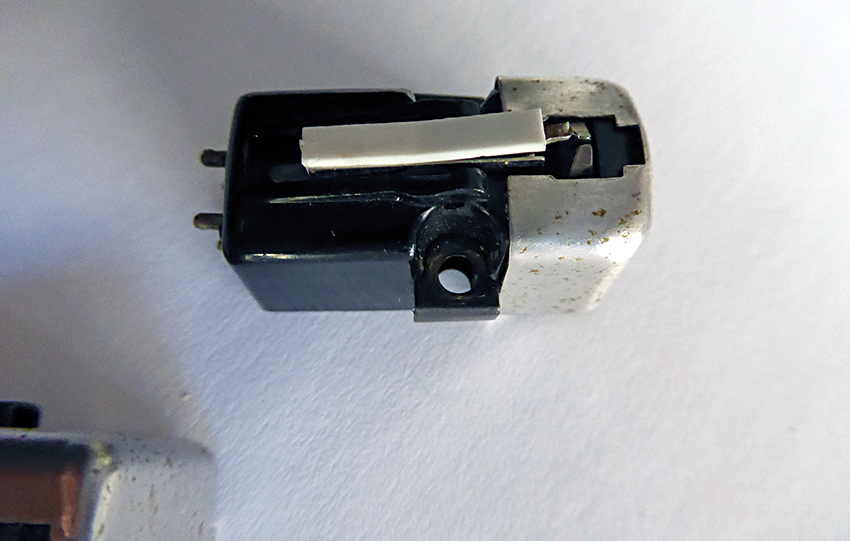

A esa aguja le falta un plástico u otro material que cubría la parte de los imanes. Te pongo foto de la otra, que está un poco despegada, pero vale para hacerse una idea.

Imagen
