Dual 1214, palanca elevación manual

La mejor sección de la red respecto al mantenimiento y reparación de nuestros queridos DUALES que marcaron un antes y un después en la historia de los tocadiscos en España.

Moderador: joseant

Avatar de Usuario
pedrega
Mensajes: 325
Registrado: 12 May 2017, 23:16
Dual 1214, palanca elevación manual

Mensaje por pedrega » 14 Jun 2018, 21:47

¡Hola a todos! Evidentemente, esta pregunta va dirigida principalmente a nuestro querido Joseant, aunque cualquier ayuda es bienvenida, claro...

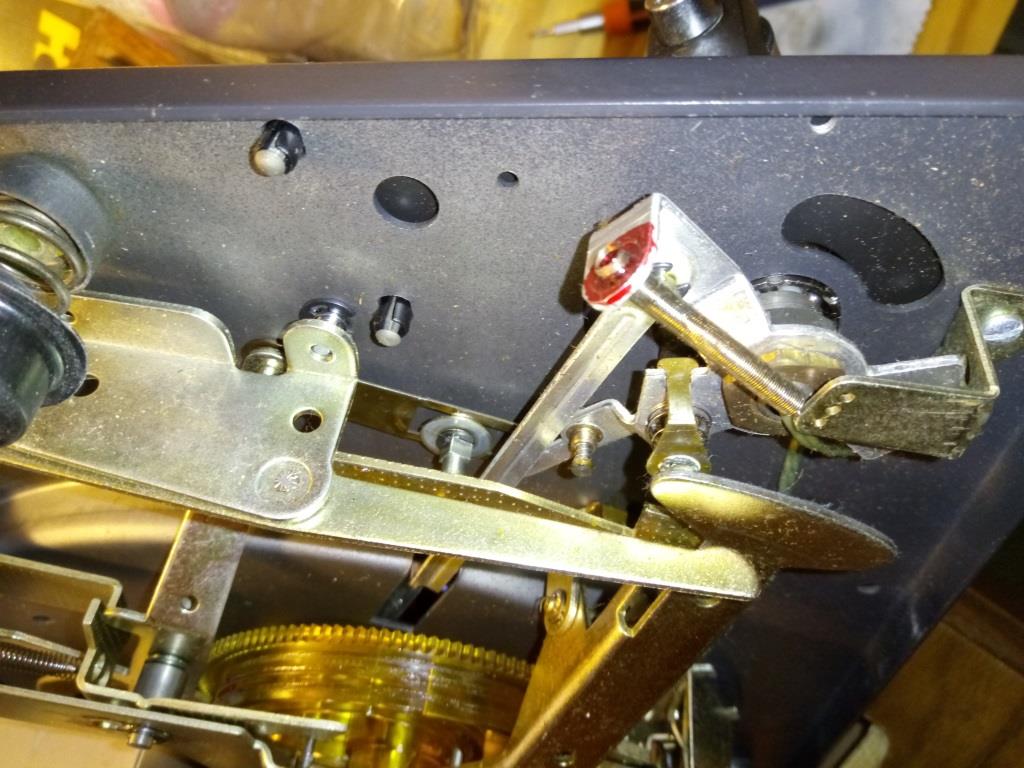

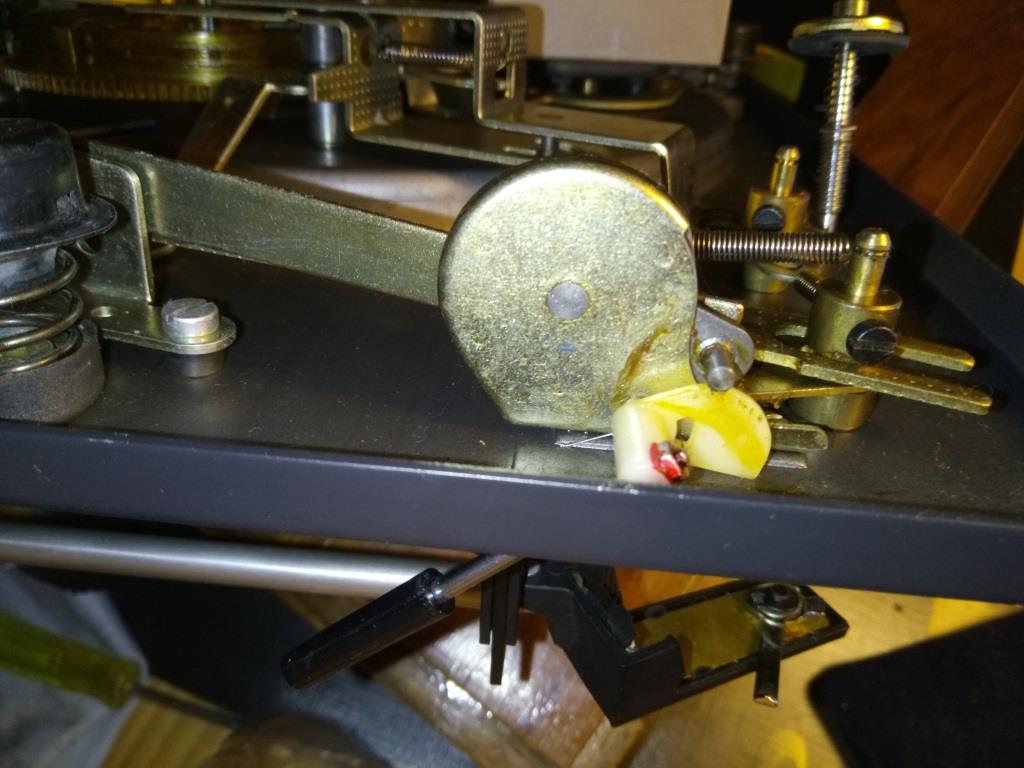

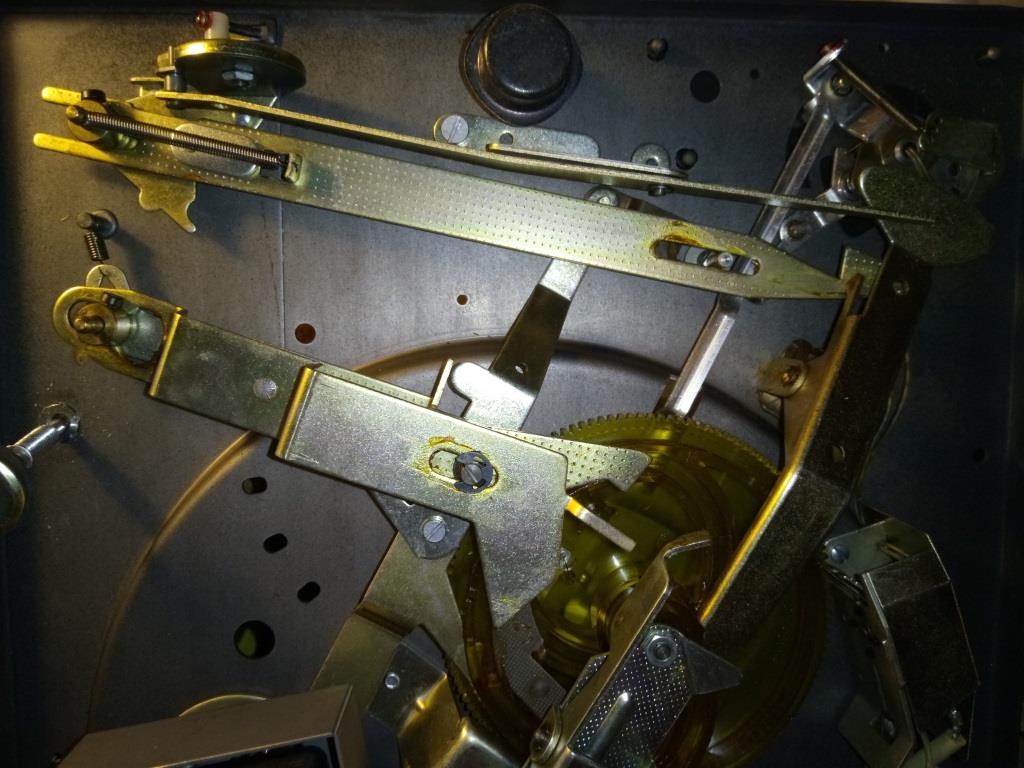

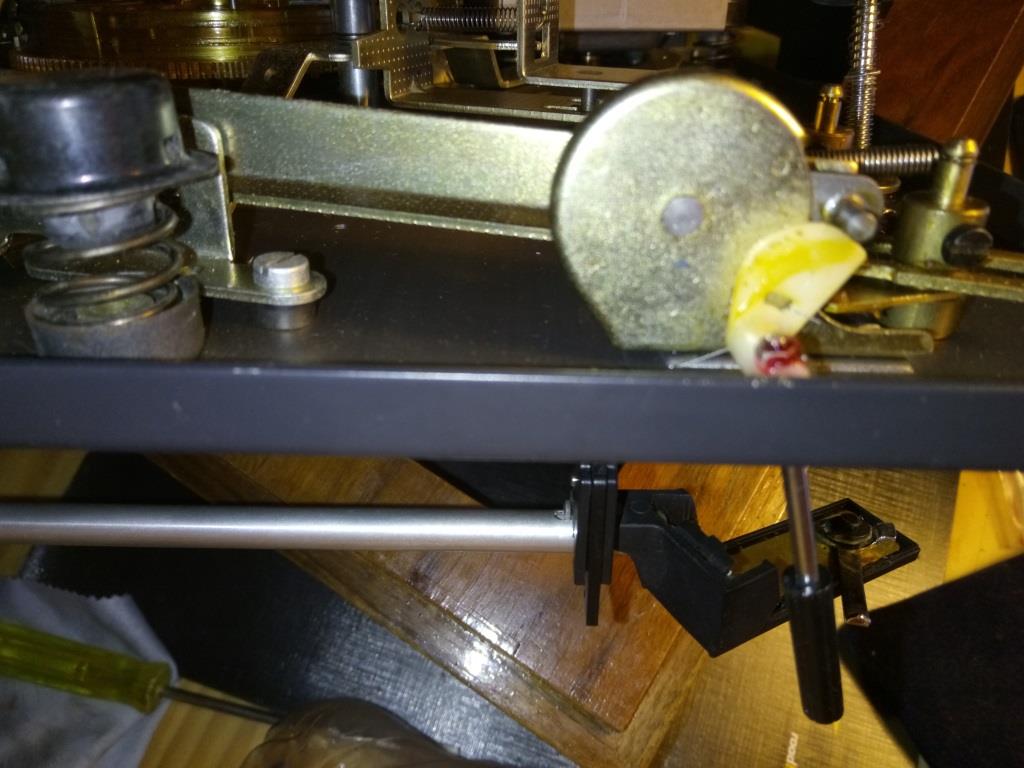

Estoy poniendo a punto para un amigo un viejo Dual 1214 que procedía de una consola Betor EF-9 cuadrafónica con la amplificación frita, así que he sacado el plato y lo he puesto en un plinto aparte. Curiosamente funciona a la perfección, todos los automatismos van suaves, e incluso el retorno del brazo. Lo único que no va es la elevaciíón manual con la palanca lateral. Añado fotos, a ver qué puede ser:

Imagen

Imagen

Imagen

Imagen

Si es necesaria alguna más, me lo decís. Muchas gracias!!!

joseant
Moderador
Moderador
Mensajes: 160
Registrado: 17 May 2017, 22:28
Re: Dual 1214, palanca elevación manual

Mensaje por joseant » 15 Jun 2018, 12:57

Hola pedrega!!

En primer lugar agradecerte las imágenes porque me facilitan mucho la respuesta.

Bien tengo que decirte que no existe ningún problema sino la falta de un ajuste, para ajustarlo haz lo siguiente:

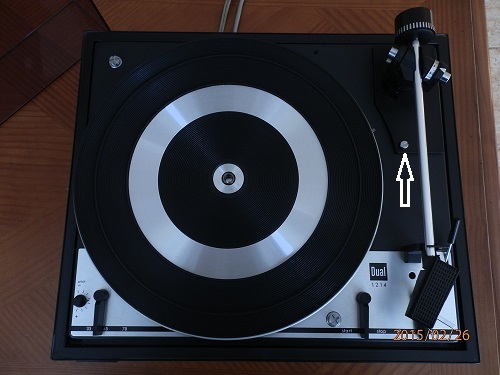

Tienes que roscar el tornillo que te marco en sentido de las agujas del reloj.

Imagen

Se coloca un disco sobre el plato y se lleva el brazo sobre el disco, se eleva la palanquita de la función Lifit, a continuación se gira con una moneda o un destornillador el tornillo que te marqué en la foto en sentido de las agujar del reloj, el brazo comenzará a elevarse, la altura que debe de haber entre la aguja y el disco debe de ser de uno 7-8 mm aproximadamente.

Una vez ajustado se comprueba bajando la palanquita Lift varias veces para comprobar el ajuste.

Imagen

En este modelo observarás que en Lift el brazo baja más lento sobre el disco que cuando funciona en automático, pero no es ningún fallo este modelo funciona así.

Saludos.

Avatar de Usuario
pedrega
Mensajes: 325
Registrado: 12 May 2017, 23:16
Re: Dual 1214, palanca elevación manual

Mensaje por pedrega » 15 Jun 2018, 21:07

Pues dicho y hecho, ya funciona a la perfección. Me falta engrasar el motor, que he detectado que hace algo de ruido.
Una vez más, un millón de gracias, Joseant!!!! :clapping: :clapping: :clapping: :groupwave:

Avatar de Usuario
pedrega
Mensajes: 325
Registrado: 12 May 2017, 23:16
Re: Dual 1214, palanca elevación manual

Mensaje por pedrega » 17 Jun 2018, 15:00

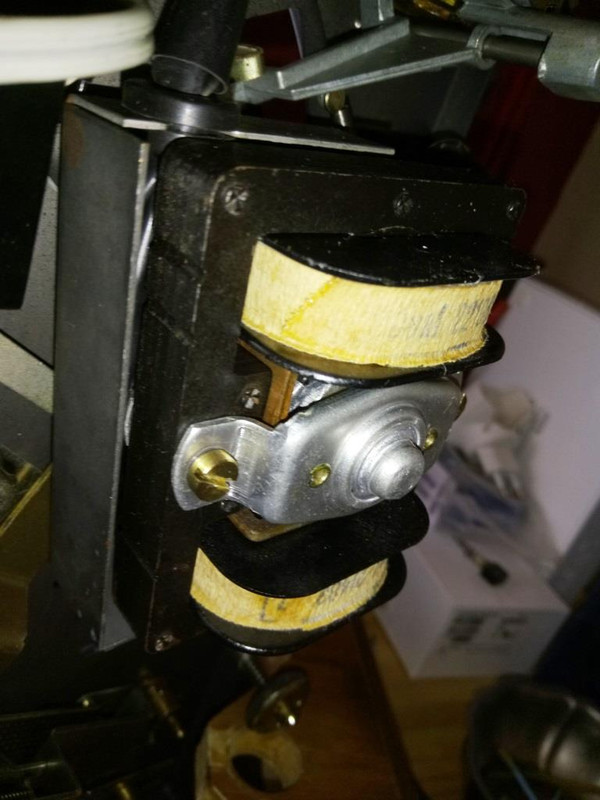

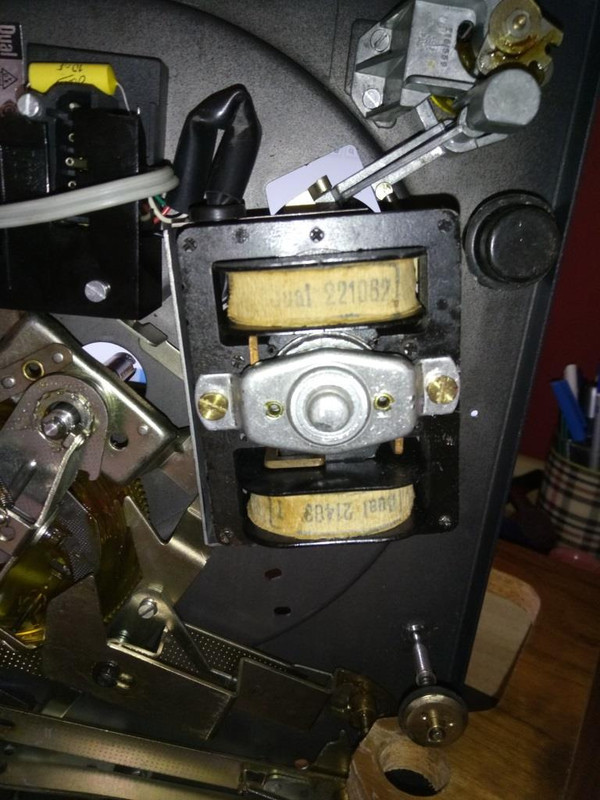

Mi gozo en un pozo, y eso que me las prometía tan felices. Con todo ya ajustado, me decido a engrasar el motor, que hacía ruido. Sigo los consejos de Joseant en el hilo de los Dual 1200...y no sé que puñetas habré hecho, que o no gira en absoluto ni have el más mínimo ruido (incluso pensé que se había soltado el cable de alimentación- o si aprieto los tornillos un poco, hace un ruido infernal, y gira una chispita o nada... He engrasado tanto el eje como el interior del casquillo en el que el eje va alojado. Fotos, por si sirven de algo...menuda frustración!!! :blowup: :bash:

Imagen

Imagen

Avatar de Usuario
pedrega
Mensajes: 325
Registrado: 12 May 2017, 23:16
Re: Dual 1214, palanca elevación manual

Mensaje por pedrega » 17 Jun 2018, 16:17

Añado: el eje no gira libremente, está como "encallado", y hay que forzar con los dedos el giro...algo he montado mal, está claro, puesto que antes del engrase giraba libremente, aunque con algo de ruido.

Avatar de Usuario
Pillo69
Mensajes: 2495
Registrado: 23 Jul 2015, 02:39

Mensaje por Pillo69 » 17 Jun 2018, 16:19

Ahora te comentará joseant, pero creo has agarrotado el motor. No lo vuelvas a encender hasta solucionarlo o lo jodes.

Avatar de Usuario
pedrega
Mensajes: 325
Registrado: 12 May 2017, 23:16
Re: Dual 1214, palanca elevación manual

Mensaje por pedrega » 17 Jun 2018, 18:55

no, tranqui. He vuelto a desmontar y reengrasar. Lo que ocurre es que al montarlo de nuevo es como si no se alineara del todo bien y ejerciera presión el eje. No sé si será cuestión de jugar con la presión de los dos tornillos del casquillo... Ahora mismo sí que parece que gira bien el eje (con los dedos y sin enchufar)

Avatar de Usuario
pedrega
Mensajes: 325
Registrado: 12 May 2017, 23:16
Re: Dual 1214, palanca elevación manual

Mensaje por pedrega » 17 Jun 2018, 19:04

Subo video

Avatar de Usuario
AntonioII70
Mensajes: 275
Registrado: 03 Nov 2017, 01:18
Re: Dual 1214, palanca elevación manual

Mensaje por AntonioII70 » 17 Jun 2018, 19:21

Que te lo responda Joseant, pero la carcasa de arriba tiene posición. A ver si al volverla a montar la has puesto mal.

Avatar de Usuario
pedrega
Mensajes: 325
Registrado: 12 May 2017, 23:16
Re: Dual 1214, palanca elevación manual

Mensaje por pedrega » 17 Jun 2018, 20:29

AntonioII70 escribió:
17 Jun 2018, 19:21
Que te lo responda Joseant, pero la carcasa de arriba tiene posición. A ver si al volverla a montar la has puesto mal.
Pues puede ir por ahí la cosa. La he montado al contrario, y ahora gira libremente, pero sólo a veces... :eek:

Avatar de Usuario
pedrega
Mensajes: 325
Registrado: 12 May 2017, 23:16
Re: Dual 1214, palanca elevación manual

Mensaje por pedrega » 17 Jun 2018, 21:08

Efectivamente, era eso. Acabo de cambiarlo y ya gira sin problema. Lo que no se soluciona es lo del ruido. De hecho, parece que hace más. Subo video en un momento.

Avatar de Usuario
pedrega
Mensajes: 325
Registrado: 12 May 2017, 23:16
Re: Dual 1214, palanca elevación manual

Mensaje por pedrega » 17 Jun 2018, 21:15

Ruidazo que antes no tenía... :roll: :roll: :roll:

Avatar de Usuario
AntonioII70
Mensajes: 275
Registrado: 03 Nov 2017, 01:18
Re: Dual 1214, palanca elevación manual

Mensaje por AntonioII70 » 17 Jun 2018, 21:58

A mí no me ha llegado a pasar, pero en el manual de Joseant se dice que hay que dar un golpe seco al motor con un destornillador para que se alineen los cojinetes de la carcasa. Además de lubricar abundantemente con aceite de máquina de coser dichos cojinetes para que se forme un colchón de aceite.

A ver lo que dice Joseant...

Saludos.

Avatar de Usuario
pedrega
Mensajes: 325
Registrado: 12 May 2017, 23:16
Re: Dual 1214, palanca elevación manual

Mensaje por pedrega » 17 Jun 2018, 22:23

Pues ahora ha dejado de hacer el ruido, así sin más...lo mismo es porque tenía que asentarse el lubricante. Vete tú a saber...

Avatar de Usuario
AntonioII70
Mensajes: 275
Registrado: 03 Nov 2017, 01:18
Re: Dual 1214, palanca elevación manual

Mensaje por AntonioII70 » 17 Jun 2018, 22:38

Pues seguro que ha sido eso, o que los cojinetes con el giro, se han alineado correctamente.
