Dual CS505-1

La mejor sección de la red respecto al mantenimiento y reparación de nuestros queridos DUALES que marcaron un antes y un después en la historia de los tocadiscos en España.

Moderador: joseant

Avatar de Usuario
AntonioII70
Mensajes: 169
Registrado: 03 Nov 2017, 01:18
Re: Dual CS505-1

Mensaje por AntonioII70 » 28 Jun 2018, 21:15

La solución definitiva pasaría por sustituir el portacapsulas completo. Pero claro no encuentro nada compatible.

Creo que serviría algún portacapsulas como el Audio-Technica AT-HS3 pero claro el problema sería ensamblarlo al tubo del brazo.

Avatar de Usuario
AntonioII70
Mensajes: 169
Registrado: 03 Nov 2017, 01:18
Re: Dual CS505-1

Mensaje por AntonioII70 » 28 Jun 2018, 23:49

Se me pasó comentar que la correa se sustituyó por una nueva, se ajustó el mecanismo de cambio de revoluciones 45/33 que ahora funciona perfectamente, se corrigió una holgura que tenía el brazo, tanto vertical como horizontal, se desmontó y se engraso el sistema de elevación, se limpió y se volvió a lubricar mecanismos críticos para el buen funcionamiento del plato.

Estos ajustes fueron realizados como no , con la inestimable ayuda de Joseant.

ubaldojhp
Mensajes: 315
Registrado: 15 Jun 2016, 20:08
Re: Dual CS505-1

Mensaje por ubaldojhp » 29 Jun 2018, 07:05

Gran trabajo Antonio, ese plato se lo merece

Avatar de Usuario
AntonioII70
Mensajes: 169
Registrado: 03 Nov 2017, 01:18
Re: Dual CS505-1

Mensaje por AntonioII70 » 29 Jun 2018, 15:34

Muchas gracias ubaldojhp.

Avatar de Usuario
AntonioII70
Mensajes: 169
Registrado: 03 Nov 2017, 01:18
Re: Dual CS505-1

Mensaje por AntonioII70 » 02 Jul 2018, 13:26

Recibida cápsula y agujas, en nada que tenga un rato las pruebo.

He estado buscando por internet reemplazo para el portacapsulas y me he topado con esto;

Imagen

Parece que encajaría bien pero desconozco a que modelo de Dual pertenece. Creo que no es ni del cs505-2 ni del cs505-3. A ver si Joseant lo supiera.


Saludos

Avatar de Usuario
xagu
Mensajes: 293
Registrado: 23 Jul 2015, 22:05
Re: Dual CS505-1

Mensaje por xagu » 02 Jul 2018, 16:16

AntonioII70 escribió:
02 Jul 2018, 13:26
Recibida cápsula y agujas, en nada que tenga un rato las pruebo.

He estado buscando por internet reemplazo para el portacapsulas y me he topado con esto;

Imagen

Parece que encajaría bien pero desconozco a que modelo de Dual pertenece. Creo que no es ni del cs505-2 ni del cs505-3. A ver si Joseant lo supiera.




Saludos
Diria que es igual al porta del cs 520
220v a mi me hacen cosquillitas

Avatar de Usuario
AntonioII70
Mensajes: 169
Registrado: 03 Nov 2017, 01:18
Re: Dual CS505-1

Mensaje por AntonioII70 » 02 Jul 2018, 16:39

Pues si...ese parece que es:
https://www.dualfred.de/Tonearm/Tonearm ... j5jkhr5o51

Muchas gracias Xagu

Avatar de Usuario
AntonioII70
Mensajes: 169
Registrado: 03 Nov 2017, 01:18
Re: Dual CS505-1

Mensaje por AntonioII70 » 02 Jul 2018, 16:56

Xagu sin ánimo de ser pesado....¿ Me podría decir cuánto mide de ancho el brazo de tu dual cs520?

Así por las fotos parece más ancho que el brazo del cs505-1 que mide aproximadamente unos 7mm de ancho.

Muchas gracias.

Avatar de Usuario
jotarama
Moderador
Moderador
Mensajes: 1315
Registrado: 23 Jul 2015, 01:31
Re: Dual CS505-1

Mensaje por jotarama » 02 Jul 2018, 17:57

Ya comentarás qué te parece la AKG.

joseant
Moderador
Moderador
Mensajes: 153
Registrado: 17 May 2017, 22:28
Re: Dual CS505-1

Mensaje por joseant » 03 Jul 2018, 00:19

Hola Antonio, este tipo de cabezal es de un modelo más reciente que cuando yo me encontraba en Bettor Dual por lo que con exactitud no te puedo decir si es compatible para el brazo de tu tocadiscos.

Si tu te decides ha cambiarlo yo te puedo dar unos consejos.

Tienes mucha dificultad para realizar la operación con el brazo montado.

Asegúrate antes de desmontar nada que el diámetro del tubo del brazo sea igual que el diámetro del cabezal donde va alojado.

Como ya sabes sin el plato todos los tocadiscos Dual llevan un agujero por donde se puede pasar un destornillador por la plataforma (chasis), para tener acceso al tornillo que fija el cabezal.

Imagen

Observo en el recambio que falta el tornillo que fija el cabezal, esperemos que el que tú saques sea compatible.

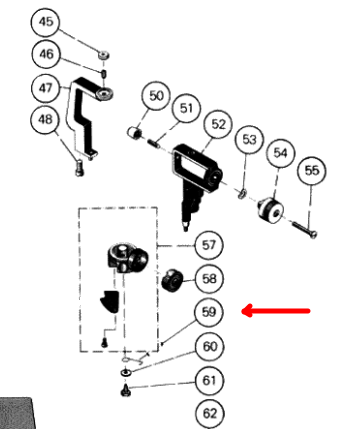

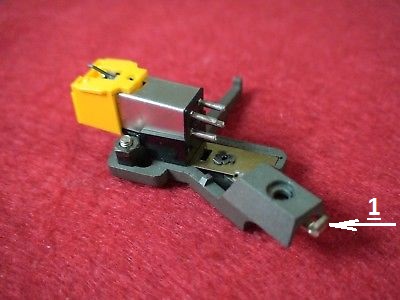

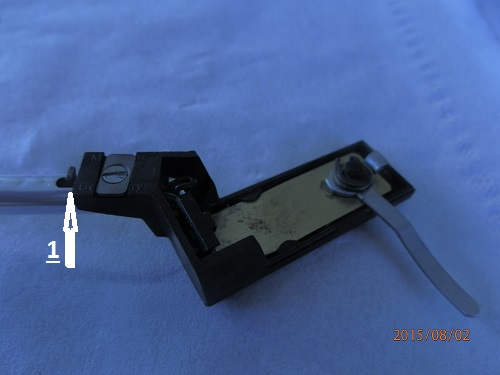

Cuando aflojes el tornillo que fija el cabezal tienes que fijarte muy bien en cómo va alojada esta pieza que marco con el nº 1 en el troquelado que lleva el tubo del brazo, muy importante porque es la que sujeta el cabezal al tubo cuando apretamos el tornillo y si no la colocas bien puedes tener problemas.

Imagen

Imagen

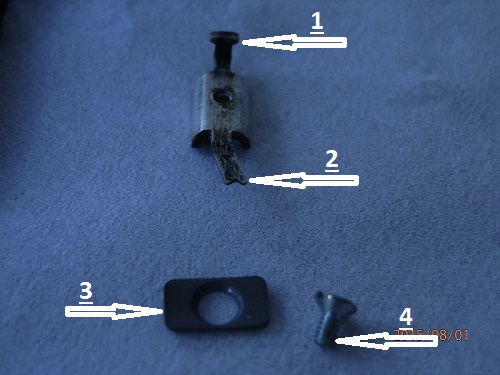

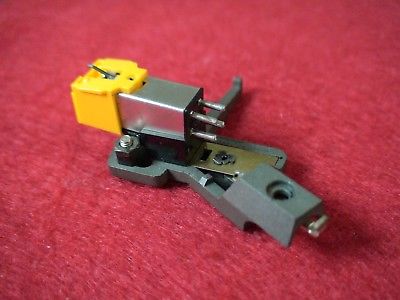

En la la siguiente foto aunque es de otro modelo servirá para dejar las cosas claras
Nº 1 .- La parte que va alojada en el troquel del tubo del brazo.
Nº 2 .- Parte que se soldaba al terminal de masa para que el tubo del brazo esté conectado a masa, porque si no se conecta el tubo del brazo al tocarlo puede hacer ruido..
Nº 3 .- Esta pletina en ese modelo no la lleva.
Nº 4 .- Tornillo fijación.

Imagen

Cuando vuelvas a montarlo el tornillo nº 4, si el destornillador no está imantado te costará mucho de ponerlo.
Bien como puedes ver tiene su dificultad.

Avatar de Usuario
xagu
Mensajes: 293
Registrado: 23 Jul 2015, 22:05
Re: Dual CS505-1

Mensaje por xagu » 03 Jul 2018, 00:33

AntonioII70 escribió:
02 Jul 2018, 16:56
Xagu sin ánimo de ser pesado....¿ Me podría decir cuánto mide de ancho el brazo de tu dual cs520?

Así por las fotos parece más ancho que el brazo del cs505-1 que mide aproximadamente unos 7mm de ancho.

Muchas gracias.

Que va. No me cuesta nada. Lo único a ver si encuentro el calibre que lo anduve buscando para otra cosa y no aparecía por ningún lado!!
Pero de entrada, te digo que es tirando a finito comparado con los Duales de las series 12xx y 10xx.
220v a mi me hacen cosquillitas

Avatar de Usuario
AntonioII70
Mensajes: 169
Registrado: 03 Nov 2017, 01:18
Re: Dual CS505-1

Mensaje por AntonioII70 » 03 Jul 2018, 13:51

Hola buenas.

Jotarama estoy a la espera de recibir el portacápsulas del Dual cs520 para ver si me sirve en el cs505-1(espero que si),
cuando lo reciba probaré la AKG para dejarla definitivamente en el Dual.

Xagu gracias espero que sea del mismo diámetro del cs505-1 pues me ha podido la impaciencia y he comprado el portacapsulas.

Joseant me decía:
*********** Como ya sabes sin el plato todos los tocadiscos Dual llevan un agujero por donde se puede pasar un destornillador por la plataforma (chasis), para tener acceso al tornillo que fija el cabezal. ************

y la verdad es que no tenía ni idea de la existencia de ese agujero, contigo cada dia se aprende algo nuevo. Para sacar el tornillo del portacápsulas use algo como esto:

Imagen

por supuesto mucho más dificultoso que hacerlo a través del agujero del chasis. (esa es la diferencia entre el "aficionado" y el profesional).

Joseant aquí te explico trabajo que he realizado:

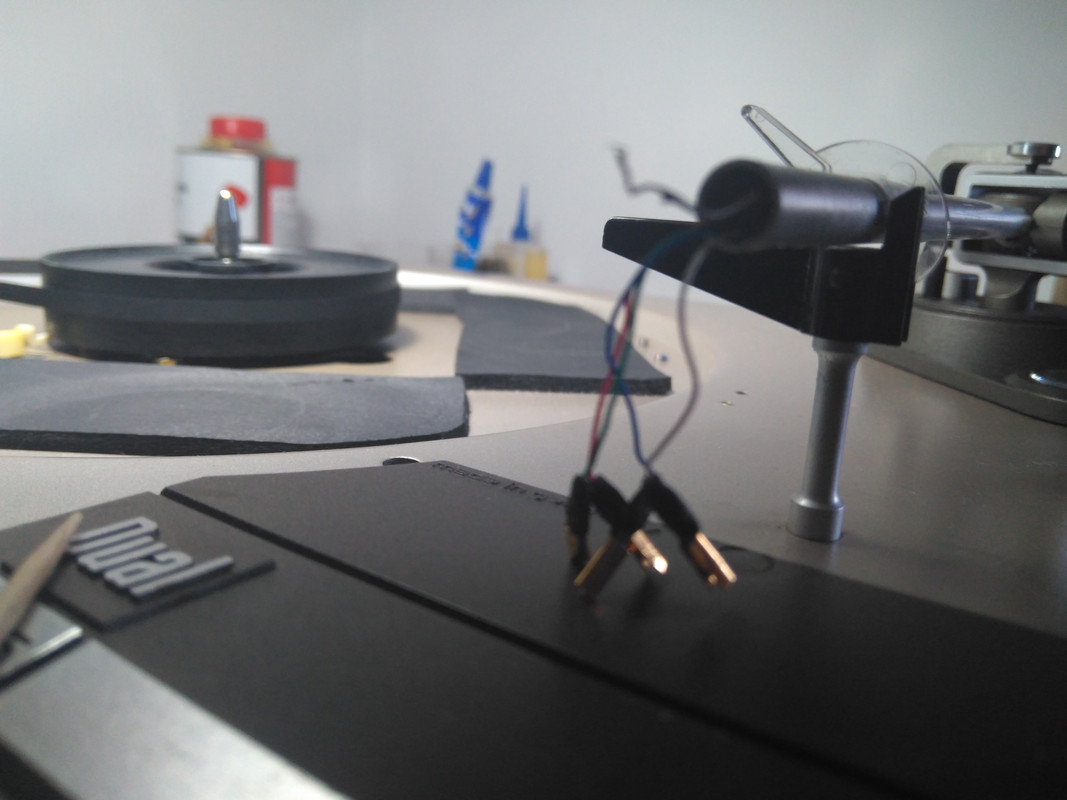

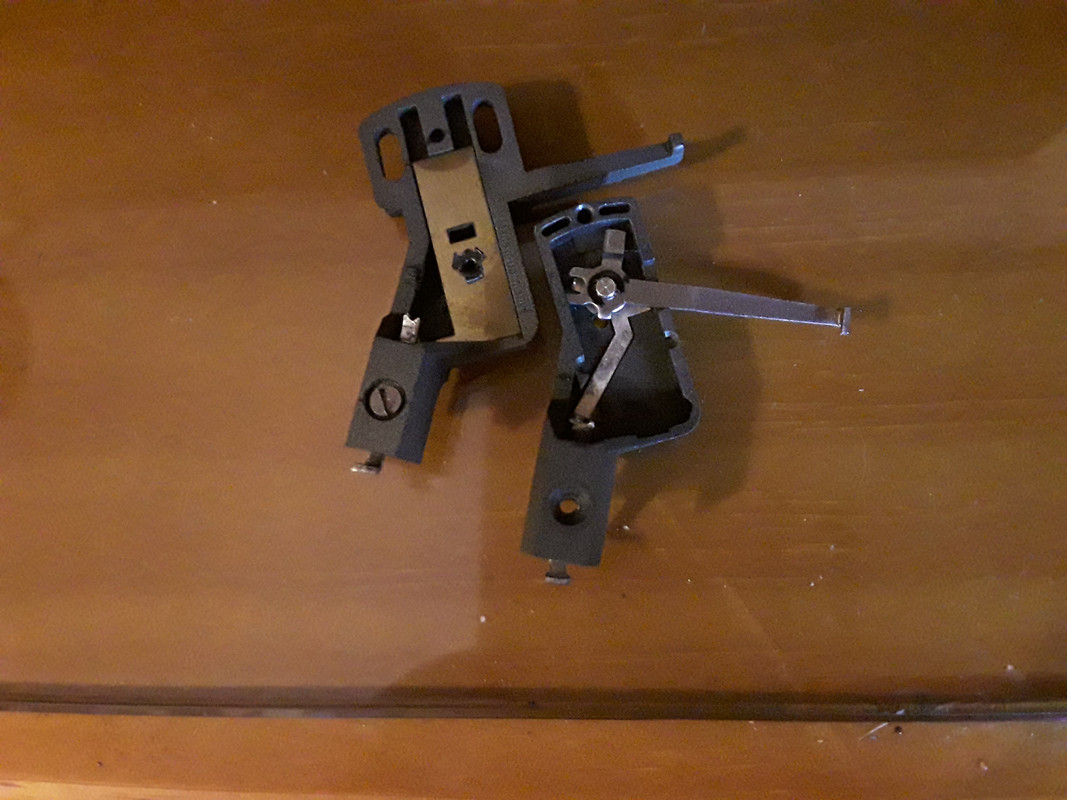

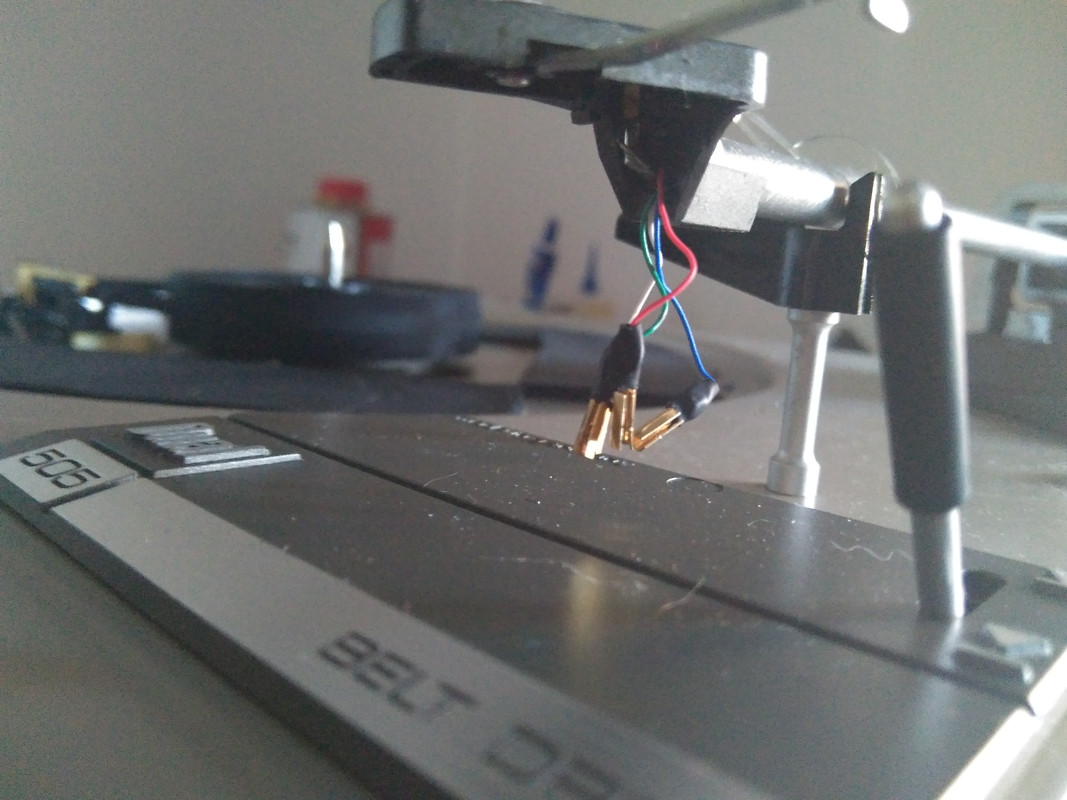

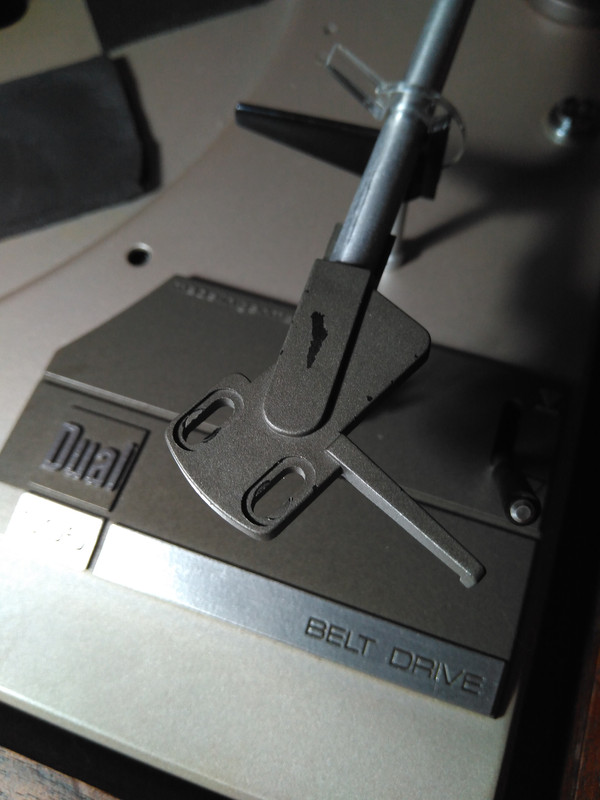

1.- Como bien explicas quite el tornillo que fija el cabezal al tubo y como la idea era sustituir los cable del brazo desmonte completamente el portacápsulas :

Imagen

incluido el clip marcado con el 2 para posteriormente sacar todo el engranaje de piezas, y aprovechar para limpiarlas.

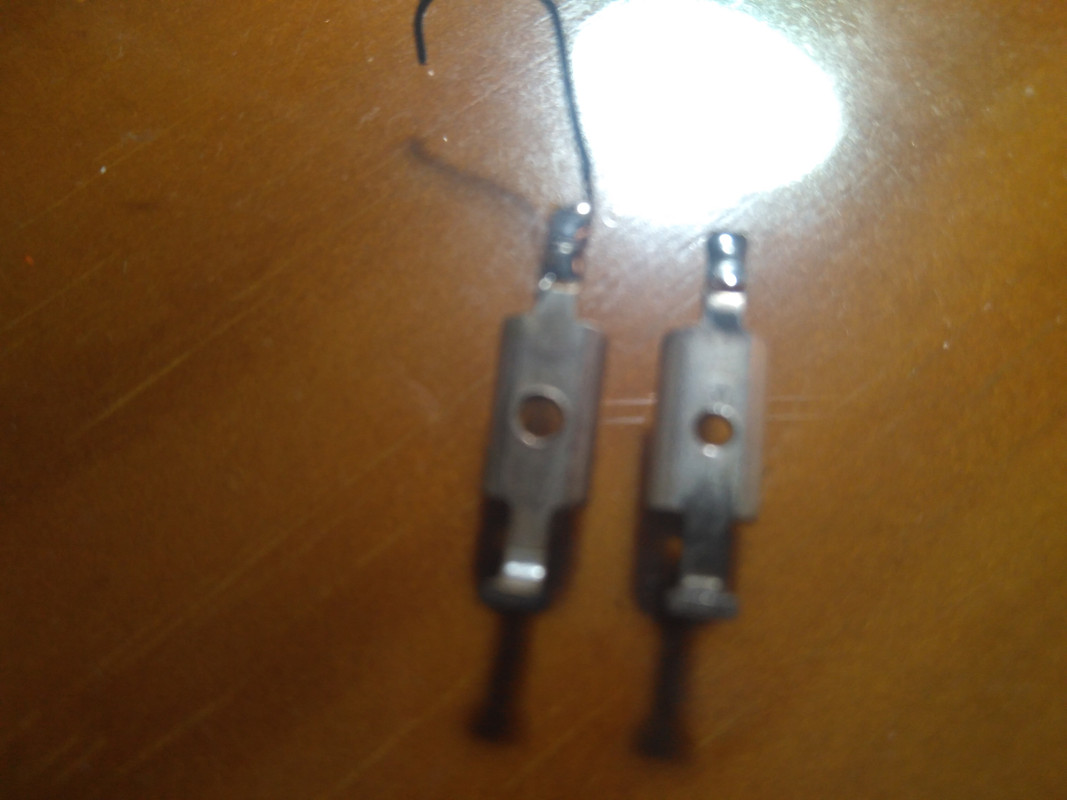

En la imagen la figura numero 1 aparece como una sola, pero como bien dices va soldada por la punta a la pieza 3 y ahí se suelda el cable de masa.

por desgracia no hice fotos del portacapsulas despiezado.

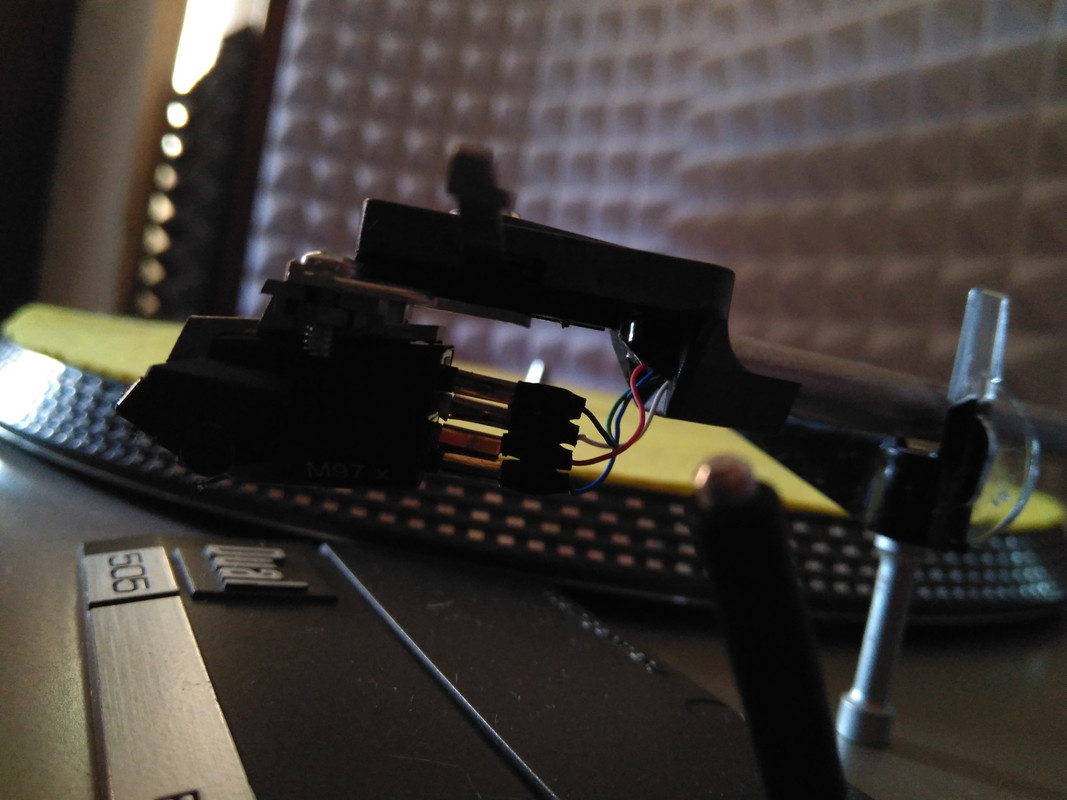

Imagen

Cuando reciba el portacápsulas (confío en que sea compatible), como tengo volver a desmontarlo todo, intentaré hacer las fotos pertinentes.

Muchísimas gracias a todos.
un abrazo.

Avatar de Usuario
jotarama
Moderador
Moderador
Mensajes: 1315
Registrado: 23 Jul 2015, 01:31
Re: Dual CS505-1

Mensaje por jotarama » 04 Jul 2018, 20:06

Pues me quedo pendiente de que pruebes la AKG.

Avatar de Usuario
AntonioII70
Mensajes: 169
Registrado: 03 Nov 2017, 01:18
Re: Dual CS505-1

Mensaje por AntonioII70 » 13 Jul 2018, 13:50

Hola buenas.

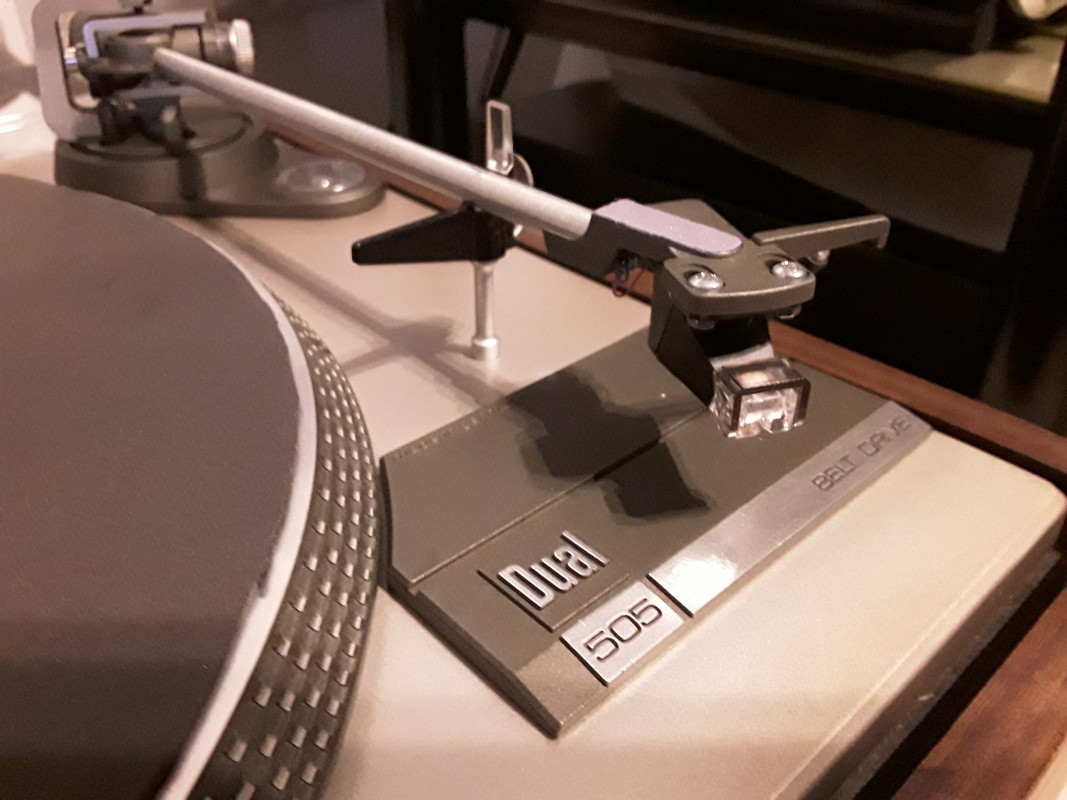

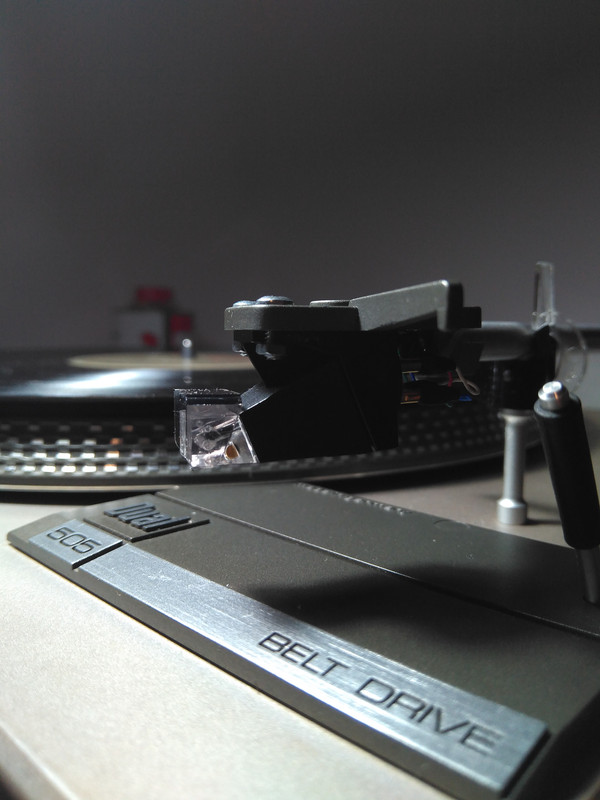

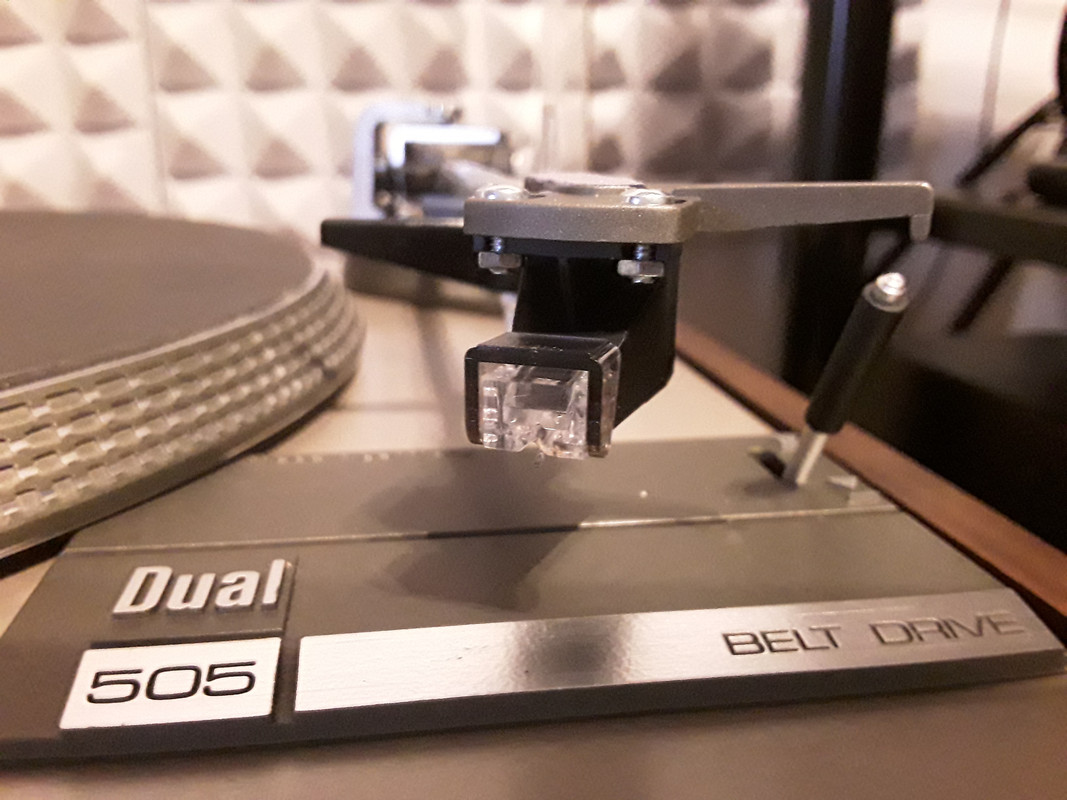

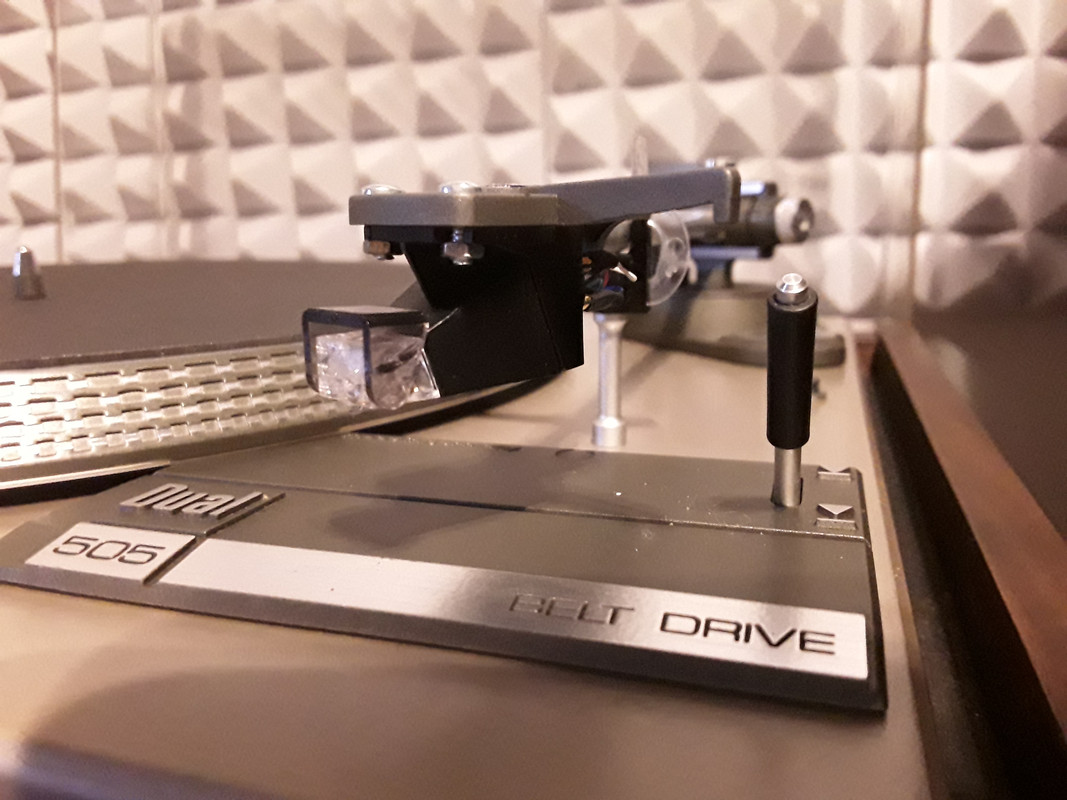

Acabo de recibir el portacapsulas.
Aparentemente es idéntico, espero que no varíe en algún milímetros que fastidie el invento.

Ya iré informando.

Saludos.

Imagen

Imagen

Imagen
